Schleifmaschine und Poliermaschine RK 8 / 1800

Die Maschine

Bei einem Außendurchmesser von 2010mm sind die 8 Arbeitsspindeln auf einem Teilkreis von 1800 mm angeordnet.

Bei einer Antriebsleistung des Tisches von 2,2 kW beträgt die Taktzeit ca. 1,8 sek.

Die Arbeitsspindeln werden entweder mit 2,2 kW über einen Kettentrieb oder mit 8 x 0,55 kW, als Einzelantrieb in Rotation versetzt und sind im Bereich von 10 – 40 UpM stufenlos regelbar.

Die Einheiten

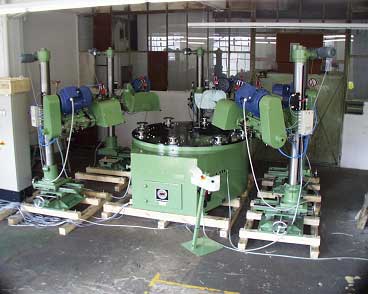

Die abgebildete Maschine ist mit Schleif- und Poliereinheiten vom Typ PES III ausgestattet. Hierbei wird die reichlich dimensionierte Polierspindel über einen 11 kW Drehstrommotor angetrieben und ermöglicht mit den entsprechenden Riemenscheiben, Drehzahlen von 720 – 1800 UpM.

Bei entsprechender Motorleistung, können Scheibenpakete von max. 450 mm im Durchmesser und 300 mm Breite im Rechts- und Linkslauf betrieben werden.

Für den flexiblen Andruck und die Abhebung der Scheiben ist die Einheit mit einem Pressluftzylinder ausgestattet, außerdem kann die Höhen-, Rund-, Schräg- und Querverstellung vorgenommen werden.

Die Oszillation ist pneumatisch und ermöglicht einen Hub von 5-100 mm, der in seiner Häufigkeit stufenlos einstellbar ist.

Weitere Standardeinheiten zum Schleifen, Bürsten oder Polieren, können je nach Anforderung beigestellt werden.
