Schleifmaschine und Poliermaschine RK 6 / 1200

Die Maschine

Bei einem Außendurchmesser von 1410 mm sind die 6 Arbeitsspindeln auf einem Teilkreis von 1200 mm angeordnet.

Bei einer Antriebsleistung des Tisches von 1,1 kW beträgt die Schaltzeit ca. 1,5 sek.

Die Arbeitsspindeln werden entweder mit 1,5 kW über einen Kettentrieb oder mit 6 x 0,55 kW, als Einzelantrieb in Rotation versetzt und sind im Bereich von 10 – 40 UpM stufenlos regelbar.

Die Einheiten

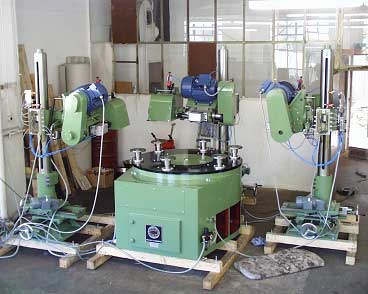

Die abgebildete Maschine ist mit Schleif- und Poliereinheiten vom Typ PES III ausgestattet. Hierbei wird die reichlich dimensionierte Polierspindel über einen 11 kW Drehstrommotor angetrieben und ermöglicht mit den entsprechenden Riemenscheiben, Drehzahlen von 720 – 1800 UpM.

Bei entsprechender Motorleistung, können Scheibenpakete von max. 450 mm im Durchmesser und 300 mm Breite im Rechts- und Linkslauf betrieben werden. Für den flexiblen Andruck und die Abhebung der Scheiben ist die Einheit mit einem Pressluftzylinder ausgestattet, über Handräder oder Getriebemotore kann die Höhen-, Rund-, Schräg- und Querverstellung vorgenommen werden.

Die Oszillation ist pneumatisch und ermöglicht einen Hub von 5-100 mm, der in seiner Häufigkeit stufenlos einstellbar ist.

Weitere Standardeinheiten zum Schleifen, Bürsten oder Polieren, können je nach Anforderung beigestellt werden.
